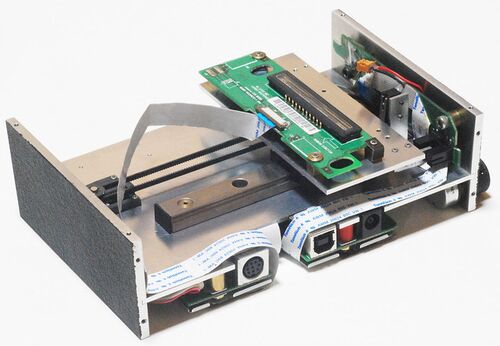

これは配線前の状態ではありません。筐体内配線の見直しによって、駆動ステージの上は別物のようにすっきりしました。 完成したPWM基板をYAKUSCANに乗せるのですが、この際、筐体内の配線も新たに見直しました。これまでは、LED駆動回路用の電源をCCD基板か…

ついに出来た！YAKUSCANのためのPWM回路が完成しました。サイズは従来のものとほとんど変わりません。 その後、USのWilliamさんから有力な情報がありました。スキャナの1ライン取込み時間が5m秒ということで、5m秒の10倍程度のPWM周波数にすれば、シェーディ…
